斜面倒角在底盖外缘的光学设计逻辑

底盖外缘的斜面倒角并非单纯的几何修饰,而是控制光线入射与反射路径的关键结构要素。在精密制造场景中,传统直角边缘容易形成尖锐的高光点或完全遮蔽内部结构,导致视觉上的断裂感。通过引入精确角度的斜面设计,工程师能够改变光线在接触面的折射率分布,使边缘过渡更加柔和。这种设计通常基于光线追踪原理,计算不同视角下光线的反射轨迹,从而消除因光线直射产生的刺眼反光或完全吸光的黑洞效应。

倒角的角度与宽度直接决定了光影反射的视觉权重。过大的倒角可能导致结构强度下降及装配公差累积,而过小的倒角则难以有效分散光线。行业通用的精密加工实践中,倒角角度常控制在15至45度区间,具体数值需结合底盖材质的光泽度进行微调。例如,对于高光泽金属材质,较小的倒角配合精细抛光可有效引导光线形成连续的高光带;而对于哑光材质,稍大的倒角有助于减少杂散光,提升整体质感的统一性。

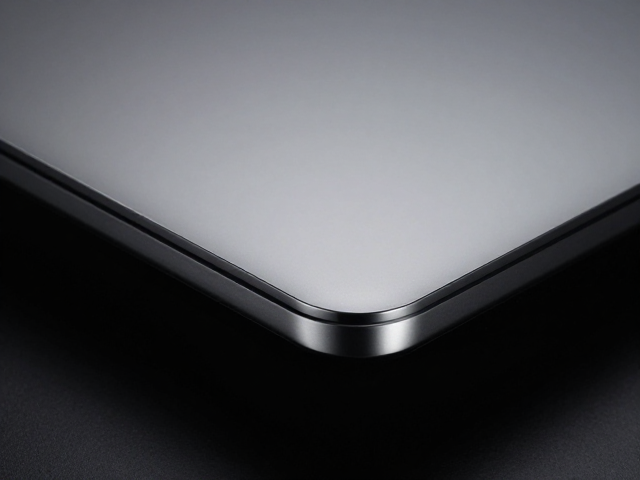

斜面倒角在底盖外缘的光学设计逻辑

抛光技术在接触面反射表现的影响机制

抛光工艺决定了底盖外缘接触面的微观平整度,进而影响光线的漫反射与镜面反射比例。机械抛光通过研磨轮与研磨液的物理摩擦去除表面微观峰值,而电解抛光则通过电化学溶解作用平滑表面微观谷底。对于需要极致光影效果的底盖部件,表面粗糙度(Ra值)通常需控制在0.05μm至0.1μm之间。在此精度范围内,光线在接触面上的反射更为集中,能够形成清晰、锐利的镜面高光,增强产品的精致感。

抛光过程中的力度均匀性与轨迹控制会直接影响反射光的连续性。若抛光不均,表面会残留细微的螺旋纹或橘皮效应,导致光线散射,使原本应该清晰的倒角高光变得模糊或断裂。在实际生产中,常采用多级抛光策略,从粗抛到精抛逐步降低表面缺陷。此外,抛光后的清洗与去应力处理至关重要,残留的研磨剂或内部应力可能导致后续使用中表面出现细微裂纹或变色,破坏光影反射的稳定性。

抛光技术在接触面反射表现的影响机制

倒角与抛光工艺的协同优化策略

斜面倒角与抛光技术并非独立存在,二者需在加工过程中实现严密的工艺协同。倒角加工通常在抛光前完成初步定型,确保几何形状的准确性;随后进行的抛光工序则需在保护倒角几何特征的前提下,对斜面进行精细化处理。若先抛光后倒角,倒角加工产生的震动与摩擦可能破坏已形成的镜面效果,增加返工成本。因此,工艺路线通常采用“先成型倒角,后整体抛光”或“分步倒角与局部抛光”的策略,以平衡结构精度与表面质量。

在自动化生产环境中,倒角与抛光的参数匹配需通过严密的测试确定。例如,抛光磨料的粒度、转速以及夹具的夹持力,均需根据倒角的角度进行动态调整。对于复杂曲面的底盖外缘,可能需要定制专用的柔性抛光头,以确保抛光介质能均匀作用于斜面不同区域。通过多轮迭代测试,确定最佳工艺窗口,使得倒角的几何引导作用与抛光的光学提升作用达到最优结合,实现光影反射在视觉上的一致性与美感。

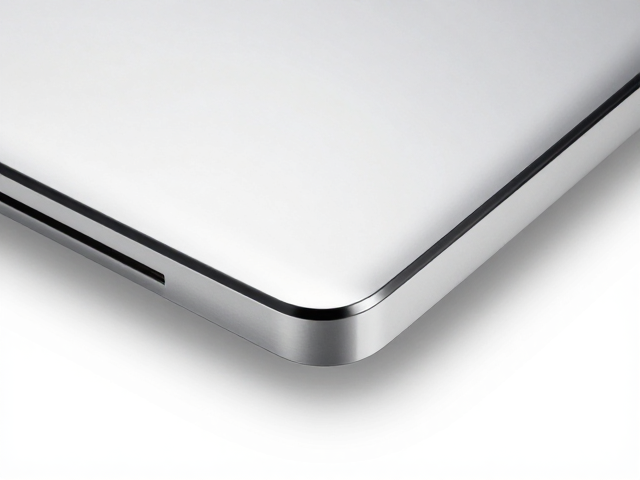

倒角与抛光工艺的协同优化策略
