丁腈橡胶表壳内胆防水衬垫与机芯固定圈选型指南
丁腈橡胶表壳内胆防水衬垫的材料特性与选型逻辑 丁腈橡胶（NBR）因其优异的耐油性、耐磨性及中等程度的耐水性，成为机械腕表及精密仪器防水组件的核心材料之一。在表壳与表镜、表冠或底盖的接合处，防水衬垫承担着隔绝外部水分与灰尘的关键职能。选型过程中，首要考量因素为橡胶的硬度与压缩永久变形率。通常，表用防水衬垫多采用 Shore A 50-70 硬度的丁腈橡胶，这一区间能在保证密封界面紧密贴合的同时，避
丁腈橡胶表壳内胆防水衬垫的材料特性与选型逻辑
丁腈橡胶（NBR）因其优异的耐油性、耐磨性及中等程度的耐水性，成为机械腕表及精密仪器防水组件的核心材料之一。在表壳与表镜、表冠或底盖的接合处，防水衬垫承担着隔绝外部水分与灰尘的关键职能。选型过程中，首要考量因素为橡胶的硬度与压缩永久变形率。通常，表用防水衬垫多采用 Shore A 50-70 硬度的丁腈橡胶，这一区间能在保证密封界面紧密贴合的同时，避免因过硬导致金属件应力集中而受损，或因过软导致长期挤压后失去回弹力从而失效。
材料配方中的丙烯腈含量直接决定了衬垫的化学稳定性。高丙烯腈含量（如 45%以上）的丁腈橡胶能显著提升对润滑油、皮脂汗液及常见清洁剂的抵抗能力，防止橡胶溶胀或老化开裂。对于长期佩戴且接触人体汗液较多的运动腕表，建议优先选用经过特殊配方优化的耐汗液丁腈材料，以确保衬垫在数年的循环压缩中保持物理性能稳定，避免因材料降解导致防水性能骤降。
机芯固定圈的结构设计与配合公差要求
机芯固定圈（又称机芯挡圈或夹板固定环）的主要作用是通过机械结构将机芯稳固地附着于表壳内，同时为防水系统提供基准平面。固定圈的材质通常选用铝合金、不锈钢或工程塑料，其表面需经过阳极氧化或镀镍处理以提升耐腐蚀性。在选型时，固定圈的内壁高度与表壳内壁的配合间隙需严格控制，过大的间隙会导致机芯晃动，增加防水衬垫受力不均的风险；过小的间隙则可能导致装配困难或摩擦损伤衬垫表面。
固定圈的底部通常设有与防水衬垫接触的密封台阶，该台阶的平面度与粗糙度直接影响最终密封效果。高精度加工的固定圈要求密封台阶平面度误差控制在 0.05mm 以内，表面粗糙度 Ra 值低于 0.8μm。这种精密加工能确保丁腈橡胶衬垫在受压时形成均匀的密封线，消除局部漏水点。此外，固定圈与表壳的连接方式（如螺纹旋紧、卡扣式或螺丝固定）需与衬垫的压缩行程相匹配，确保在达到规定锁紧力矩时，衬垫压缩率达到设计最佳值，通常为 15%-25%。

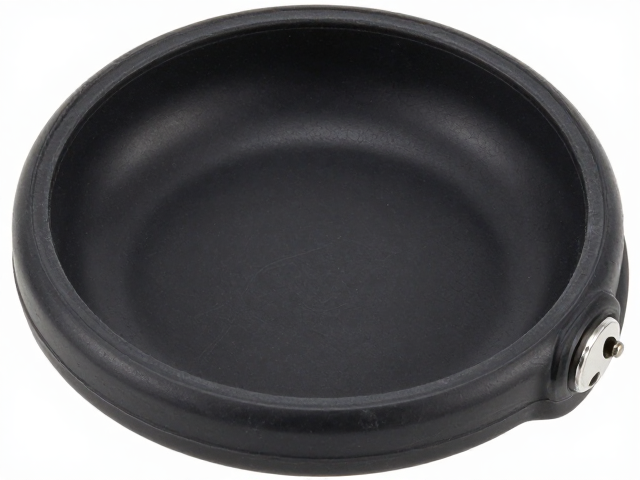

防水衬垫与固定圈的装配工艺与应力控制
正确的装配工艺是确保丁腈橡胶衬垫发挥预期防水性能的关键环节。在安装过程中，衬垫应保持清洁无油污，避免使用含硅油的润滑剂，因为硅油会加速丁腈橡胶的老化并可能影响密封界面的分子间作用力。装配时，需确保衬垫完全落入固定圈或表壳的沟槽底部，无扭曲、翻转或局部挤出现象。对于双胶圈结构，需分别检查内外胶圈的独立密封性，确保两者在受力时互不干扰。
应力控制需贯穿整个装配流程。过大的装配压力会导致丁腈橡胶发生塑性变形，超出其弹性极限，导致长期防水性能衰减。建议使用扭力螺丝刀对固定圈施加标准化的锁紧力，力值需依据表壳材质与螺纹规格经过工程计算确定，通常在 0.5-2.0 N·m 区间内波动。装配完成后，可通过目视检查衬垫边缘是否有因过度挤压产生的翻边或断裂，并结合气压测试验证密封完整性，确保在无压差或标准压差下无气泡渗出。
环境耐受性与长期老化监测指标
丁腈橡胶表壳内胆防水衬垫在长期使用中会面临温度变化、紫外线照射（间接影响）及化学介质侵蚀等多重环境挑战。丁腈橡胶的玻璃化转变温度（Tg）会随丙烯腈含量增加而升高，因此低温环境下（如 -20°C 以下）需关注橡胶变硬导致的密封失效风险。选型时应参考材料供应商提供的低温脆性数据，确保在预期使用环境中橡胶仍能保持一定的柔韧性。
长期老化监测需关注衬垫的颜色变化、硬度变化及尺寸稳定性。自然老化会导致丁腈橡胶表面出现细微裂纹或发粘，硬度通常会随时间略有上升。建立定期维护机制，建议每 2-3 年对腕表进行防水性能检测，重点观察衬垫在压缩状态下的回弹情况。若发现衬垫表面出现不可逆的硬化或裂纹，应及时更换，以维持表壳整体的防水密封性能，避免因小部件失效导致机芯受潮损坏。
