阻隔水汽进入，表壳中框防水结构件聚氨酯圈尺寸分选标准
聚氨酯圈在表壳中框防水结构中的核心作用 在精密腕表或户外电子设备的制造体系中，表壳与中框之间的密封性能直接决定了整机的防护等级。聚氨酯（PU）材料因其优异的弹性回复率、耐水解性以及对多种润滑剂的稳定性，常被选为关键的水汽阻隔元件。该部件通常被嵌入或固定在表壳中框的特定槽位中，通过机械压缩产生周向密封力，从而阻止外部水分、湿气及灰尘侵入机芯或内部电路模块。与传统的橡胶或硅胶材料相比，聚氨酯在长期静
聚氨酯圈在表壳中框防水结构中的核心作用
在精密腕表或户外电子设备的制造体系中，表壳与中框之间的密封性能直接决定了整机的防护等级。聚氨酯（PU）材料因其优异的弹性回复率、耐水解性以及对多种润滑剂的稳定性，常被选为关键的水汽阻隔元件。该部件通常被嵌入或固定在表壳中框的特定槽位中，通过机械压缩产生周向密封力，从而阻止外部水分、湿气及灰尘侵入机芯或内部电路模块。与传统的橡胶或硅胶材料相比，聚氨酯在长期静态压缩下的应力松弛现象相对可控，有助于维持长期的密封稳定性。
然而，聚氨酯圈的性能表现高度依赖于其几何尺寸的精确度。在装配过程中，圈体需要与金属中框形成严密的过盈配合或精确的间隙配合。如果尺寸偏差过大，过大的压缩会导致材料永久变形甚至破裂，过小的压缩则无法形成有效的密封界面，导致水汽透过微观缝隙渗入。因此，建立严密的尺寸分选标准是确保防水结构可靠性的首要技术环节，这直接关系到良品率以及产品在极端环境下的长期使用寿命。

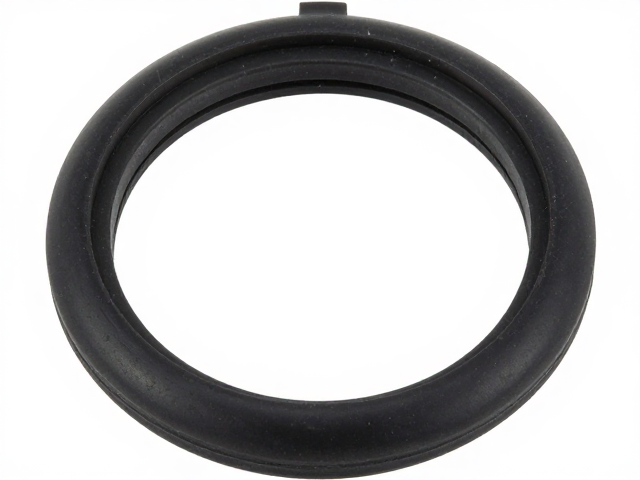

关键尺寸参数及其公差控制逻辑
在实施尺寸分选时，外径、线径（截面直径）以及高度是三个必须严格管控的核心参数。外径决定了聚氨酯圈在槽位中的径向定位及初始压缩空间，通常要求公差控制在±0.05mm至±0.10mm之间，具体数值需依据槽位的加工精度进行匹配。线径直接影响圈体被压缩后的变形量，是决定密封比压的关键变量，其公差范围通常更为严苛，往往需要维持在±0.02mm以内，以确保不同批次材料在受压后能产生一致的回弹应力。
高度尺寸则影响着圈体在轴向的堆叠稳定性及最终装配后的平面度。过高的圈体可能导致装配困难或产生轴向翘曲，过低则无法填补轴向间隙。在实际生产数据中，针对高精度防水场景，聚氨酯圈的高度公差常设定为±0.05mm。此外，还需关注外径与线径的同轴度，同轴度偏差过大会导致圈体受力不均，出现单侧密封失效的风险。这些尺寸参数并非孤立存在，而是需要结合中框槽位的加工图纸进行系统性校验，确保装配后的几何关系符合设计模型。

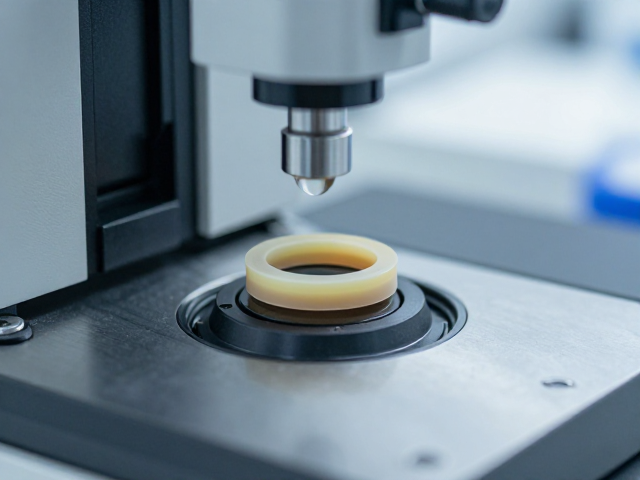

自动化光学检测与分选流程
现代生产线多采用高精度光学影像测量仪或激光扫描设备进行在线尺寸分选。通过高分辨率相机捕捉聚氨酯圈的边缘轮廓，系统可自动识别并计算外径、线径等关键数据。检测过程中，光源的角度和强度需经过校准，以避免聚氨酯材料半透明特性导致的边缘模糊，影响测量精度。通常设置多次采样取平均值，以消除因材料表面轻微瑕疵或内部气泡造成的测量误差。
分选逻辑基于预设的上下限阈值，将检测后的聚氨酯圈分为合格、返工或报废等级。例如，当某批次聚氨酯圈的外径测量值超出+0.08mm上限，即使其他尺寸正常，也可能因无法放入标准槽位或导致局部应力集中而被判定为不合格。分选后的数据会实时上传至制造执行系统（MES），用于追踪供应商来料质量波动。通过大数据分析不同供应商或不同生产阶段的尺寸分布曲线，工程师可以动态调整模具参数或硫化工艺，从源头优化尺寸一致性。
环境老化对尺寸稳定性的影响评估
聚氨酯材料在长期暴露于高温、高湿或紫外线环境中，会发生物理和化学性质的变化，进而影响其尺寸稳定性。水分渗透可能导致聚氨酯发生水解反应，使分子链断裂，表现为硬度下降、尺寸收缩或膨胀。因此，在制定分选标准时，不能仅考虑出厂时的初始尺寸，还需结合老化测试数据设定补偿系数。例如，经过规定时长的高温高湿老化测试后，部分聚氨酯圈的线径可能出现0.5%-1%的收缩，分选标准需预留这一形变空间，确保老化后的部件仍能维持有效密封。
此外，温度变化引起的热胀冷缩效应也不容忽视。虽然聚氨酯的热膨胀系数相对金属较低，但在极端温差环境下，微小的尺寸变化仍可能影响密封界面的贴合度。通过对比不同温度条件下的尺寸测量结果，可以建立温度-尺寸补偿模型。在实际应用中，对于需要在极寒或极热环境下工作的设备，需对聚氨酯圈进行低温脆化测试和高温压缩永久变形测试，验证其在宽温域下的尺寸保持能力，从而确保分选标准覆盖全生命周期的性能需求。
