腕表微型垫圈密封结构，外径公差检测与密封沟槽优化
微型垫圈在腕表机芯中的密封机理与失效模式 腕表微型垫圈通常由氟橡胶、硅胶或丁腈橡胶等材料制成，其核心功能是在表壳、表冠或表镜与机芯之间构建严密的流体动力学屏障，以抵御水汽、灰尘及腐蚀性气体的侵入。在微型机械结构中，垫圈并非简单的填充物，而是通过预压缩产生周向密封应力，抵消内部压力或外部环境压力。一旦密封界面出现微观泄漏路径，腕表内部的精密齿轮与游丝便会面临氧化、润滑失效或卡滞的风险，直接导致走时
微型垫圈在腕表机芯中的密封机理与失效模式
腕表微型垫圈通常由氟橡胶、硅胶或丁腈橡胶等材料制成，其核心功能是在表壳、表冠或表镜与机芯之间构建严密的流体动力学屏障，以抵御水汽、灰尘及腐蚀性气体的侵入。在微型机械结构中，垫圈并非简单的填充物，而是通过预压缩产生周向密封应力，抵消内部压力或外部环境压力。一旦密封界面出现微观泄漏路径，腕表内部的精密齿轮与游丝便会面临氧化、润滑失效或卡滞的风险，直接导致走时误差或机械停摆。
实际应用中，密封失效常源于材料老化、安装应力集中或配合面粗糙度不均。随着腕表向超薄化、多功能化发展，微型垫圈的安装空间被极度压缩，传统依靠经验判断的安装方式已难以满足高精度密封需求。特别是在潜水表或智能腕表中，垫圈需承受更复杂的动态压力变化，此时，外径尺寸的微小偏差会导致压缩率波动，进而引发密封界面应力分布不均，形成肉眼不可见的微隙，成为长期使用的潜在隐患。

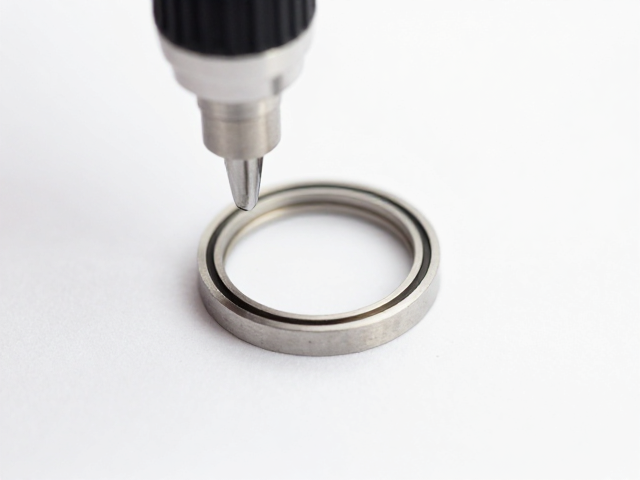

外径公差检测中的精密测量技术挑战
微型垫圈的外径公差检测是确保装配后压缩率一致性的关键步骤，传统的光学影像测量法在处理高透明度或边缘模糊的弹性体时，常因边缘识别算法误差导致测量数据漂移。高精度检测通常采用非接触式激光扫描或共聚焦显微镜技术，通过捕捉垫圈外轮廓的三维点云数据，计算实际外径与理论尺寸的偏差。对于直径小于2毫米的微型垫圈，测量设备的分辨率需达到微米级别，且需消除环境振动与温度变化对光学镜头的影响，以获取真实可靠的几何数据。
检测过程中，垫圈的弹性变形特性会干扰测量结果，夹持式测量易造成形变，因此无损检测成为主流选择。在实际生产线上，通过自动化视觉检测系统，对垫圈进行高速扫描并比对标准公差范围（如±0.02mm至±0.05mm区间，具体视机芯型号而定），可快速筛选出色差超标品。数据需实时反馈至制造环节，若外径偏大，可能导致装配困难或局部应力过大导致材料撕裂；若外径偏小，则无法形成足够的接触压力，导致静态密封失效。
密封沟槽几何参数的优化设计逻辑
密封沟槽的优化需基于严密的有限元分析（FEA），通过模拟垫圈在装配后的形变状态，确定最佳的槽宽、槽深及底部圆角半径。沟槽几何结构直接影响垫圈的压缩率分布，过深的槽深会导致垫圈根部应力集中，长期受压易产生永久变形或挤出失效；而过浅的槽深则可能因材料流动不足，无法填满沟槽底部的微观不平度，形成泄漏通道。优化过程通常以最小化最大von Mises应力和最大化接触压力均匀性为目标函数。
材料特性与沟槽形状的耦合效应是优化的另一重点。不同硬度（如 Shore A 40 至 Shore A 70）的橡胶材料，其弹性模量不同，所需的沟槽预留空间也存在显著差异。通过调整沟槽侧壁的倾斜角度或增加导向台阶，可以改善装配过程中的对中性，减少因偏载导致的单侧密封失效。此外，沟槽表面的微观纹理处理也能辅助密封，通过增加摩擦系数防止垫圈在装配过程中发生位移，同时优化流体滞留，确保在压力波动下密封界面的稳定性。

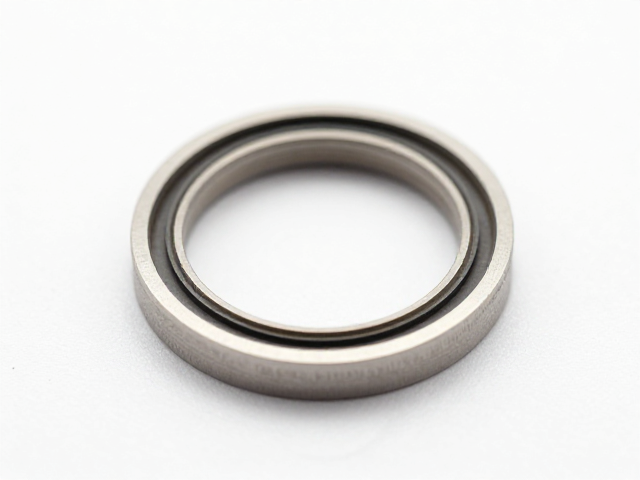

制造工艺对密封性能的影响与控制
注塑成型是微型垫圈的主要成型工艺，模具温度、注射压力及冷却时间直接影响材料的结晶度、内应力分布及尺寸稳定性。若冷却速率过快，垫圈内部残留的热应力会在后续装配或高温环境下释放，导致尺寸收缩或翘曲，破坏外径公差的一致性。因此，严格控制注塑参数窗口，确保批次间材料性能的稳定性，是保证密封沟槽配合精度的基础。后处理工序如修边、清洗及表面活化处理，需避免对垫圈边缘造成微观损伤，任何细微的缺口都可能成为裂纹扩展的起点，加速密封失效。
装配过程中的压入深度控制同样至关重要。自动化压配设备需具备严密的力位监控功能，通过实时监测压入过程中的阻力变化，判断垫圈是否到位或发生扭曲。压配力过大会导致垫圈永久变形甚至破裂，过小则无法建立初始密封。结合外径检测数据，动态调整压配参数，可实现从“尺寸合格”到“性能合格”的跨越。通过统计过程控制（SPC）分析生产数据，识别尺寸波动与密封性能的关联性，持续微调模具设计与工艺参数，是维持腕表长期可靠密封的核心手段。
