开盖槽结构对密封界面的影响分析
旋入后盖的防水性能高度依赖于开盖槽与密封圈之间的微观配合状态，这种配合并非简单的几何重叠，而是涉及材料形变与接触应力的复杂物理过程。开盖槽的设计通常包含定位台阶与压缩区，当后盖旋紧时，内部组件推动密封圈向槽底或侧壁移动，迫使弹性体发生径向或轴向挤压。若槽深与密封圈自由状态下的截面直径比例失配，会导致压缩率不足，使得界面存在微米级缝隙，水分极易通过毛细作用渗透；反之，过大的压缩率虽能提升初期密封性，却可能加速橡胶材料发生永久形变或应力松弛，长期来看反而削弱防水寿命。
实际工程中，开盖槽的表面粗糙度与倒角设计会显著改变密封界面的接触压力分布。高光洁度的槽壁能减少密封圈滑动时的摩擦阻力，确保旋紧过程中密封圈均匀受力，避免局部偏载导致的密封失效。同时，槽底的圆角过渡能够防止密封圈在高压下产生应力集中点，这些应力集中往往是裂纹萌生的先河。通过有限元分析模拟不同槽型下的应力云图，可以发现合理的几何过渡能使接触压力分布更加均匀，从而在动态旋入和静态静置两种工况下均能维持稳定的密封屏障。
密封圈压缩率与材料选择的匹配逻辑
密封圈的材料特性直接决定了其应对压缩变形的能力，硅胶与氟橡胶是常见的选择，但两者的压缩永久变形率差异较大。硅胶具有优异的回弹性，适合需要频繁开盖的场景，但其耐油性相对较弱；氟橡胶则在耐化学腐蚀和耐热性上表现更佳，且压缩永久变形率低，能长期保持密封所需的回弹力。在设计阶段，需根据设备所处的环境介质（如水、油、酸碱气体）选择合适基材，并计算目标压缩率。通常，静态密封的压缩率控制在15%-30%之间，这一区间能在保证密封效果与延长材料寿命之间取得平衡。
压缩率的计算需结合密封圈的线径与槽隙深度，公式表现为（线径-槽隙深度）/线径。在实际应用中，由于塑料件注塑后存在收缩率，槽隙深度会有微小波动，因此设计时需预留公差补偿。若使用较软的弹性体，可适当降低压缩率以利用其高变形能力填充微观不平处；若使用较硬的材料，则需提高压缩率以产生足够的接触应力来抵抗外部水压。此外，材料的硬度（邵氏硬度）也会影响密封效果，硬度过低易导致挤出失效，硬度过高则难以贴合粗糙表面，因此需根据槽隙公差范围选择适中硬度的密封件。
旋入扭矩与密封界面的应力控制
旋入扭矩是施加在密封圈上的外力来源，过大的扭矩会导致密封圈过度压缩甚至剪切破坏，而过小的扭矩则无法建立有效的密封接触压力。工程上通常设定一个扭矩窗口，该窗口下限由初始密封所需的最小接触应力决定，上限则由密封圈材料的屈服强度或后盖螺纹的防脱强度决定。通过扭矩-转角曲线分析，可以识别出口现密封关键点的扭矩值，这个值对应着密封圈达到预定压缩率的时刻。
为了精确控制扭矩，螺纹设计需考虑摩擦系数的变化。润滑剂的使用会显著降低摩擦系数，从而改变扭矩与轴向预紧力的对应关系。在没有润滑条件下，金属或塑料螺纹间的摩擦可能消耗大量输入扭矩，导致实际作用于密封圈的轴向力不足。因此，设计时需明确是否采用润滑装配，并在公差分析中考虑摩擦系数的离散性。部分高精度防水结构会在螺纹端面设置止口定位，通过轴向限位来间接控制压缩量，从而降低对旋入扭矩精度的依赖，提高批次间的一致性。

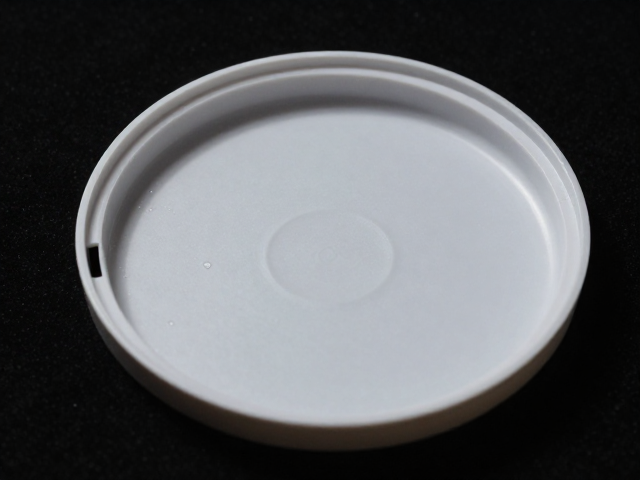

动态工况下的防水失效机理与对策
静态防水仅能验证初始密封状态，实际使用中设备常面临温度变化、振动或压力波动等动态工况。温度升高会导致密封圈材料膨胀，可能暂时提升密封性，但若温度循环频繁，材料老化加速，弹性下降，密封界面可能出现微泄漏。振动则会引起密封圈与槽壁之间的微动磨损，长期作用下磨损颗粒可能嵌入密封界面，形成渗透通道。此外，内部气压变化会在密封圈两侧产生压差，当压差超过密封界面的抗渗透阈值时，水分或气体便会突破屏障。
应对动态失效，结构上可采用迷宫式密封与弹性密封组合的设计思路。迷宫结构通过增加流体路径的曲折度和节流效应，降低渗透驱动力，而弹性密封圈提供主要的密封界面。在材料层面，引入具有自润滑特性的填料或表面处理技术，可减少微动磨损。同时，优化槽体设计，增加密封圈的导向结构，防止其在振动中发生扭转或扭曲，保持密封面的平行度。对于高可靠性要求的应用，还需考虑密封界面的自清洁能力，避免污垢堆积影响密封效果。
