铝酸锶夜光材料搭配简约棒形设计，腕表夜光指针配件维修指南
铝酸锶夜光材料的物理特性与光学表现 铝酸锶（SrAl2O4:Eu,Dy）作为第三代长效夜光材料，其核心优势在于显著优于传统硫化锌的发光持久度和亮度。这种无机化合物通过掺杂稀土元素铕和镝，在吸收可见光或紫外线后，能够激发出色相为蓝绿色的长余辉现象。相较于早期材料，铝酸锶在黑暗环境下的可视时间可长达数小时，且初始亮度较高，能迅速提供清晰的读时辅助。其化学性质稳定，不易受潮气或高温影响导致性能衰减，这
铝酸锶夜光材料的物理特性与光学表现
铝酸锶（SrAl2O4:Eu,Dy）作为第三代长效夜光材料，其核心优势在于显著优于传统硫化锌的发光持久度和亮度。这种无机化合物通过掺杂稀土元素铕和镝，在吸收可见光或紫外线后，能够激发出色相为蓝绿色的长余辉现象。相较于早期材料，铝酸锶在黑暗环境下的可视时间可长达数小时，且初始亮度较高，能迅速提供清晰的读时辅助。其化学性质稳定，不易受潮气或高温影响导致性能衰减，这使得它在需要高可靠性显示的精密仪器中成为主流选择。
在腕表指针配件的应用场景中，铝酸锶粉末通常被封装在透明的环氧树脂或硅胶基质中，形成所谓的“超级Lume”涂层。这种封装技术不仅保护了微细的发光颗粒，还确保了涂层与金属指针表面的附着力。当光源照射指针表面时，铝酸锶颗粒吸收光子能量并储存为激发态，随后通过缓慢释放能量产生可见光。这一物理过程完全遵循量子力学中的荧光和磷光机制，不涉及任何放射性物质，因此在现代钟表制造和维修标准中，被公认为安全且环保的光学解决方案。

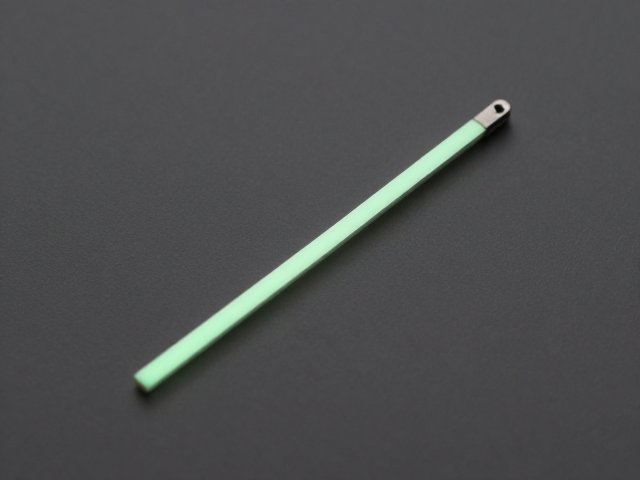

简约棒形指针的结构特征与维修难点
简约棒形设计常见于潜水表、工具表或极简风格腕表，其指针造型通常由细长的矩形或梯形金属片构成，边缘经过倒角处理以减少视觉干扰。这种设计对夜光涂层的均匀性要求极高，因为大面积的平面更容易暴露涂层厚度不均、气泡或脱落等瑕疵。在维修过程中，拆卸此类指针需要克服指针轴套与表盘之间严密的配合公差，稍有不慎极易导致指针弯曲或轴套变形。此外，棒形指针的尖端通常较细，夜间读数主要依赖尖端涂层的完整性，若此处磨损或涂层剥落，会直接削弱腕表的功能性。
维修此类指针配件时，最大的挑战在于去除旧有夜光涂层并重新填充新材料，同时不损伤指针基材。由于铝酸锶材料硬度较高，且与树脂结合紧密，传统的机械打磨容易划伤金属表面，影响后续涂层的附着力。因此，专业的维修流程通常采用化学溶剂软化旧涂层，配合精密的超声波清洗去除残留颗粒。在这个过程中，棒形指针的几何形状使得溶剂难以在中心区域充分渗透，可能导致清洁不彻底，进而引发新涂层起泡或变色。因此，维修人员需严格控制在溶剂中的浸泡时间，并通过显微观察确认清洁效果。
夜光指针拆卸与清洁的标准操作流程
在进行夜光指针维修前，需准备无磁性镊子、指针压棒、专用清洁剂及显微镜等工具。拆卸步骤应从分针开始，使用指针压棒垂直向下轻压指针轴套，待其略微松动后，用镊子夹住指针根部平稳抬起。对于铝酸锶涂层的指针，动作需极其轻柔，因为旧涂层可能在受力不均时碎裂飞溅，污染表盘或表壳内部。若指针卡滞，不可强行撬动，应检查是否有氧化层粘连，必要时使用无水乙醇轻微浸润连接处，待其松动后再行拆卸。整个过程需在无尘环境下进行，防止灰尘落入轴套影响后续安装精度。
清洁旧涂层时，将拆卸下的指针置于装有专用清洗液的容器中，利用超声波清洗机进行低频震荡清洗。清洗时间通常控制在30至60秒，过长的时间可能导致树脂基质老化。清洗后，指针需立即用高纯度无水乙醇漂洗，以去除残留溶剂，随后置于干燥箱中低温烘干。检查指针表面，确保无残留夜光颗粒及油脂。若发现指针表面有轻微氧化或划痕，需使用极细的抛光膏进行局部处理，但需避开夜光涂层待填充区域。清洁后的指针应放置在防静电垫上，等待新材料填充，确保表面绝对洁净，这是保证新涂层附着力和发光均匀性的关键前提。
铝酸锶夜光材料的填充与固化工艺
填充新材料前，需将铝酸锶粉末与高透光率的环氧树脂按严格比例混合，通常粉末占比在15%至25%之间，具体比例依据所需亮度和持久度调整。混合时需使用玻璃棒沿同一方向缓慢搅拌，避免引入气泡。搅拌完成后，静置消泡，确保材料具有适宜的粘稠度。填充时，使用极细的注射针头将混合好的夜光材料精准注入指针预留的凹槽或表面。对于棒形指针，可采用点填法，分多次少量填充，利用毛细作用使材料均匀分布，再用细针修整边缘，确保涂层表面平整且无堆积。
固化过程对温度和湿度敏感，通常在20-25摄氏度的恒温环境中进行。环氧树脂的固化分为初固和终固两个阶段，初固期约为2-4小时，此时材料开始硬化，需避免触碰。完全固化通常需要24至48小时，期间需保持环境干燥，防止湿气侵入导致涂层发白或浑浊。固化完成后，需通过显微镜检查涂层内部是否有气泡或杂质，表面是否光滑。若发现瑕疵，需小心剔除局部缺陷并补填新材料。固化后的指针需再次清洁表面，去除可能残留的粘性物质，确保指针活动自如，无摩擦阻力。
指针安装与功能测试规范
安装指针是维修中的高风险环节，需确保指针轴套与表盘游丝完全对齐。将处理好的指针轻轻放置在表盘中心，使用指针压棒垂直下压，直至指针根部与表盘表面保持适当间隙，通常为0.1-0.2毫米，以避免指针扫动时摩擦表盘或玻璃。安装完成后，需进行走时测试，观察指针在运行过程中是否平稳，有无卡顿或跳动。同时，检查指针在不同时间位置的垂直度和平行度，确保分针与时针在重合时处于同一水平线，无高低差。
功能测试还包括夜光性能验证。在完全黑暗的环境中，先用强光光源（如紫外线灯或高亮度LED）照射指针10-15分钟进行充光，随后观察其发光情况。铝酸锶材料应在充光后立即发出明亮蓝绿色光芒，并在随后的几分钟内保持较高的亮度水平。测试时需记录初始亮度和衰减过程，确保符合产品规格要求。此外，还需进行防水测试，若腕表具备防水功能，需通过压力测试确认指针轴套处无渗漏迹象。所有测试项目合格后，方可进行表壳组装，完成整个维修流程。
