表壳CNC装饰槽位色差控制与装配牢固度测试全解析
精密加工中装饰槽位的表面一致性难点 在表壳CNC加工环节，装饰槽位往往承担着视觉焦点与结构过渡的双重职能。由于槽位通常位于表壳侧边或底盖边缘，其几何特征多为深窄结构，刀具在切入与退出时的受力变化会导致微观层面的材料塑性变形差异。这种物理特性使得不同批次或同一工件不同位置的槽位在后续阳极氧化或PVD镀膜时，对电解液或等离子体的吸附能力产生细微差别，进而形成肉眼可辨的色差。 传统加工模式下，操作工常
精密加工中装饰槽位的表面一致性难点
在表壳CNC加工环节，装饰槽位往往承担着视觉焦点与结构过渡的双重职能。由于槽位通常位于表壳侧边或底盖边缘，其几何特征多为深窄结构，刀具在切入与退出时的受力变化会导致微观层面的材料塑性变形差异。这种物理特性使得不同批次或同一工件不同位置的槽位在后续阳极氧化或PVD镀膜时，对电解液或等离子体的吸附能力产生细微差别，进而形成肉眼可辨的色差。
传统加工模式下，操作工常依赖目视检测来判断槽位状态，但人眼对微弱色差的辨识度会随疲劳度下降而显著降低。实际生产中，若未对刀具磨损周期与切削参数进行严格绑定，槽位内壁的光洁度波动会直接改变光线反射角度。当表壳进入表面处理工序后，原本因加工应力导致的微观粗糙度差异会被放大，表现为同一表壳不同槽位之间出现深浅不一的灰度或色调偏移，严重影响整体视觉的统一性。

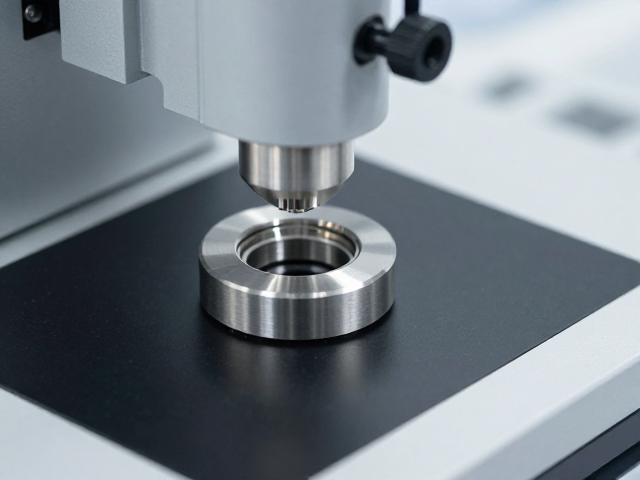

基于光学检测的色差量化控制体系
解决色差问题需建立严密的数据闭环，核心在于将主观视觉判断转化为可量化的光学指标。通过引入高动态范围（HDR）工业相机配合标准光源箱，对经过前处理但未着色的槽位进行3D轮廓扫描与反射率分析。例如，在特定照度下，槽位内壁的镜面反射率若偏离基准值超过2%，即可判定为潜在色差风险点。这种基于反射光谱数据的判定方式，能有效识别因刀具振动或冷却液残留导致的表面微观缺陷。
工艺参数的动态调整是维持色差稳定的关键手段。针对铝合金表壳，需精确控制CNC精铣阶段的进给速度与主轴转速，确保槽位内壁残留应力处于可控范围。同时，表面处理前的清洗工艺需采用多级超声清洗，彻底去除槽位深部残留的金属碎屑与油污。通过记录不同切削参数下的槽位表面粗糙度Ra值，并与最终色差数据（如CIE Lab值中的L、a、b分量）进行回归分析，建立参数-质量模型，从而在量产中实现色差的闭环控制。
装配牢固度的力学失效模式分析
表壳装饰槽位不仅关乎外观，其结构完整性直接影响整机的装配牢固度。在螺丝锁付或卡扣装配过程中，槽位作为应力集中区域，若设计壁厚不足或根部圆角半径过小，极易在锁紧力作用下产生微裂纹或塑性变形。实际失效案例显示，部分精密表壳在经历标准扭矩锁付后，槽位边缘出现肉眼难以察觉的应力发白现象，这标志着材料内部结构已发生不可逆损伤，长期服役中可能导致结构松动或断裂。
为了验证装配牢固度，需模拟实际工况下的多维受力场景。除了常规的轴向锁付扭矩测试，还需评估槽位在受到侧向冲击或振动环境下的保持能力。通过有限元分析（FEA）模拟螺丝头与槽位接触面的应力分布，优化槽位底部的支撑结构。真实数据表明，当槽位根部圆角半径从0.2mm提升至0.5mm时，应力集中系数可降低约15%，显著提升了装配后的结构稳定性，避免了因局部应力过大导致的隐性装配失效。
多维度的牢固度验证与标准化测试
验证装配牢固度需构建严密的测试矩阵，涵盖静态强度与动态耐久性两个维度。静态测试主要关注锁付过程中的最大承受扭矩及防转力矩，确保螺丝或卡扣在极端受力下不发生滑牙或脱落。动态测试则侧重于振动与跌落实验，将装配好的表壳置于振动台，模拟运输及使用过程中的高频振动，监测槽位是否有松动预兆。同时，通过盐雾测试评估槽位区域在腐蚀环境下的结构完整性，防止因腐蚀加剧导致的强度衰减。
测试数据的采集需具备高时空分辨率，利用激光位移传感器实时监测锁付过程中的形变变化，捕捉瞬时应力释放过程。结合破坏性测试，如逐次增加锁付扭矩直至槽位失效，确定极限强度边界。通过对比不同批次产品的测试数据，分析工艺波动对牢固度的影响权重。这种基于大量实测数据构建的验证体系，能够真实反映表壳槽位在复杂装配环境下的可靠性表现，为工艺改进提供确凿依据。
