高温氧化显蓝工艺，渐变烤蓝指针批量生产如何精准控制色差
高温氧化显蓝工艺的化学反应机制与底层逻辑 高温氧化显蓝，常被称为“烤蓝”或“发蓝”，其核心在于在受控的高温环境下，利用碱性氧化剂或中性氧化剂与钢铁表面发生化学反应，生成致密的四氧化三铁（Fe3O4）薄膜。这一过程并非简单的物理着色，而是基体金属与氧化层之间的界面反应。对于指针这类高精度小零件，氧化膜的生长速率、致密度以及厚度直接决定了最终呈现的光谱反射特性，进而影响肉眼观察到的蓝色深浅与色调。工
高温氧化显蓝工艺的化学反应机制与底层逻辑
高温氧化显蓝，常被称为“烤蓝”或“发蓝”，其核心在于在受控的高温环境下，利用碱性氧化剂或中性氧化剂与钢铁表面发生化学反应，生成致密的四氧化三铁（Fe3O4）薄膜。这一过程并非简单的物理着色，而是基体金属与氧化层之间的界面反应。对于指针这类高精度小零件，氧化膜的生长速率、致密度以及厚度直接决定了最终呈现的光谱反射特性，进而影响肉眼观察到的蓝色深浅与色调。工业实践中，通常采用含有亚硝酸钠和氢氧化钠的溶液，在140℃至160℃的温度区间内进行处理，温度每提升5℃，反应动力学过程均会发生显著变化，进而影响氧化层的微观结构。
在批量生产环境中，维持反应体系的稳定性是控制色差的基础。氧化液中的有效成分浓度会随着处理批次的增加而消耗，同时杂质离子（如铜、锌等来自原材料或前处理残留的金属离子）的积累会干扰氧化膜的形成，导致局部发花或颜色不均。因此，定期的化验分析与补加特定比例的氧化剂是必要工序。此外，溶液的pH值必须严格监控，过高的碱性可能导致氧化膜过厚而呈现暗褐色，而过低的碱性则可能因反应不充分导致蓝色浅淡且附着力不足。这种化学环境的微观波动，是造成批次间色差的首要源头。

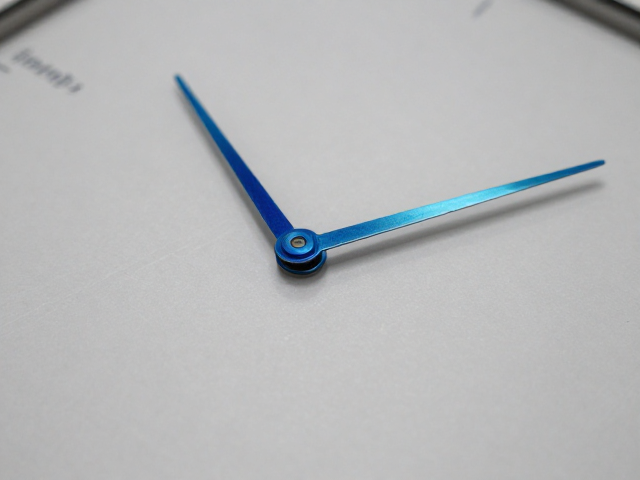

前处理标准化与表面状态对显色一致性的决定性作用
氧化膜的质量高度依赖于基体表面的洁净度与微观形貌，任何前处理环节的疏漏都会在最终产品上被放大。去油、除锈、活化这三道前处理工序必须形成严密的标准化作业程序（SOP）。残留的油污会阻碍氧化剂与金属基体的接触，形成针孔或斑点；而酸洗活化过度造成的过腐蚀，会使表面变得粗糙，增加光线的漫反射，使蓝色看起来发灰、发暗，失去应有的金属光泽。在实际生产数据中，经精密抛光后表面粗糙度Ra值控制在0.1μm以内的零件，其显色均匀性显著优于未经精细抛光的零件，这直接证明了表面微观状态对光学表现的直接影响。
零件的几何结构与装夹方式也是关键变量。指针通常具有细长的特征，在氧化槽中若排列过密或接触支架，会导致局部溶液对流不畅，形成“屏蔽效应”，使得被遮挡区域氧化反应不充分，产生色差。此外，不同批次钢材的化学成分微小差异，特别是碳含量和合金元素（如锰、硅）的比例波动，会影响钢材对氧化剂的响应速度。因此，在引入新批次原材料前，需进行小试以确定最佳的氧化时间与温度参数，确保不同材质批次间的显色一致性，避免因材料波动导致的批量性色差事故。
过程参数的精准调控与在线监测体系构建
精准控制色差不应依赖操作工人的个人经验，而应建立基于数据的过程参数调控体系。温度是影响反应速率最敏感的因素，使用高精度温控系统，将槽液温度波动控制在±2℃以内，是保证批次间一致性的硬性指标。同时，氧化时间需根据零件的表面积体积比进行精确计算。对于指针这类小件，氧化时间通常在3至10分钟之间，时间过短颜色浅，过长则膜层疏松易脱落。通过引入自动化计时与温度记录装置，确保每一批次零件经历完全相同的热力学过程，消除人为操作误差。
除了温度和时间，搅拌状态与溶液更新频率对色差控制至关重要。静态氧化容易导致局部浓度梯度，造成颜色不均。采用适当的机械搅拌或定期翻动零件，能促进溶液对流，使反应物均匀分布。此外，建立严密的溶液监测机制，每日测定亚硝酸钠和氢氧化钠的含量，及时补充消耗品，防止因有效成分不足导致氧化不完全。部分高端生产线还引入了在线光谱监测技术，通过实时分析溶液的光学特性间接反映反应进程，从而动态调整工艺参数，实现从“经验控制”向“数据控制”的跨越。
后处理固化与标准化色差评估体系的落地执行
氧化完成后的后处理工序是固定颜色、提升耐蚀性与稳定色调的关键环节。水洗、封闭、涂油三道后处理步骤缺一不可。充分的水洗能去除残留的氧化剂，防止后续腐蚀；封闭处理通常使用微晶蜡或专用封闭剂，填充氧化膜的微孔，增强膜的致密性，防止蓝色随时间氧化变暗；涂油则能进一步隔绝空气与水分，保护氧化膜。后处理过程中的温度、时间及涂层厚度均需标准化，例如涂油厚度需均匀且极薄，过厚的油膜会改变光线折射，导致视觉色差。
建立科学的色差评估体系是批量生产中判定合格与否的最终防线。完全依赖肉眼观察存在主观偏差，应引入CIE Lab色彩空间下的色差值（ΔE）作为量化标准。在标准光源箱下，使用分光光度计测量标准样件与生产样件的L（明度）、a（红绿值）、b*（黄蓝值），将ΔE控制在±1.5以内，可确保人眼难以分辨的差异。同时，建立详细的色差档案，记录每批次零件的理化参数与色差数据，通过大数据分析找出参数波动与色差的相关性，持续优化工艺窗口。这种基于数据反馈的闭环控制，是实现高温氧化显蓝工艺在批量生产中精准控制色差的核心路径。
